DESCRIPCIÓN:
Conductor de cobre electrolítico libre de oxígeno (OFHC) UP – CAST con conductividad IACS de 101% a 102% (mínimo); blando y flexible cableado en haz (Clase 5), compuesto de hilos finos (Clase K); con aislamiento de PVC flexible especial.
APLICACIÓN:
Para instalaciones eléctricas móviles, tableros eléctricos, instrumentación, equipos eléctricos y/o electrónicos en donde se requieran conductores flexibles.
CARACTERÍSTICAS:
Resistentes a la humedad, hongos, agentes químicos, aceites y temperaturas hasta 70°C. No propaga llama. Conductor unipolar (01 conductor) para Tipo TWF-70 y Conductor Bipolar (02 conductores) para el Tipo TFM-70.
NORMAS DE FABRICACIÓN:
Conductor: ASTM B-174 y NTP 370.250
Aislamiento: ICEA S-61-402 ; NTP 370.252
TENSIÓN DE OPERACIÓN:
0.45/0.75 KV
TEMPERATURA DE OPERACIÓN :
70° C
COLORES:
TWF-70 : Negro, Blanco, Gris, Marrón, Azul, Verde, Rojo, Amarillo, Violeta y Naranja.
TFM-70 : Negro, Blanco, Gris, Marrón y Polarizado (Negro/Rojo)
 PRESENTACIÓN:
Rollo sellado de 100 Metros.
CALIBRES:
TWF-70 : 22 AWG – 14 AWG
TFM-70 : 2 x 22 AWG – 2 x 14 AWG

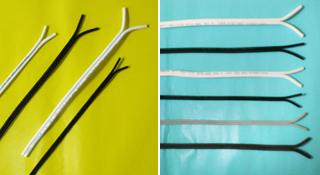

Especificaciones Técnicas para Cordones Unipolares
TWF-70 ( TFF ) |
| |
Calibre
AWG |
Sección
Nominal
( mm² ) |
Número
de Hilos |
Ø Nominal
de Hilo
( mm.) |
Espesor
Aislamiento
( mm.) |
Diámetro
Exterior
( mm.) |
Peso
(Kg./ Km.) |
Capacidad
de Corriente
(amperios) |
22 |
0,324 |
10 |
0,254 |
0,80 |
2,20 |
9 |
5 |
20 |
0,517 |
10 |
0,254 |
0,80 |
2,58 |
11 |
8 |
18 |
0,821 |
16 |
0,254 |
0,80 |
2,82 |
15 |
12 |
16 |
1,310 |
26 |
0,254 |
0,80 |
3,14 |
20 |
18 |
14 |
2,080 |
41 |
0,254 |
1,20 |
3,60 |
30 |
24 |
12 |
3,310 |
41 |
0,254 |
1,20 |
4,90 |
51 |
28 |
| |
Especificaciones Técnicas para Cordones Mellizos
TFM-70 ( CTM ) |
| |
Calibre
AWG |
Sección
Nominal
( mm² ) |
Número
de Hilos |
Ø Nominal de Hilo
( mm. ) |
Espesor
Aislamiento
( mm. ) |
Diámetro
Exterior
( mm. ) |
Peso
(Kg./Km.) |
Capacidad
de Corriente
(amperios) |
2 x 22 |
2 x 0.324 |
10 |
0,254 |
0,80 |
2.20 x 4.64 |
16 |
4 |
2 x 20 |
2 x 0.517 |
10 |
0,254 |
0,80 |
2.60 x 5.80 |
22 |
7 |
2 x 18 |
2 x 0.821 |
16 |
0,254 |
0,80 |
2.82 x 6.24 |
29 |
10 |
2 x 16 |
2 x 1.310 |
26 |
0,254 |
0,80 |
3.16 x 6.72 |
41 |
15 |
2 x 14 |
2 x 2.080 |
41 |
0,254 |
1,20 |
3.70 x 7.70 |
61 |
20 |
2 x 12 |
2 x 3.309 |
41 |
0,254 |
1,20 |
4.84 x 10.10 |
102 |
25 |
Fuente : INMERSUR - Inversiones Mercedes del Sur S.A. - RPIN 150105850071
B - Lima - Perú. Norma de Fabricación : NTP 370.252 ( Año 2,007 ) |
|
