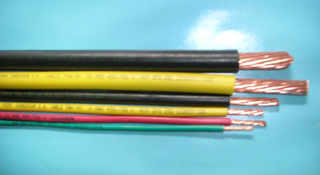

DESCRIPCIÓN:
Conductor de cobre electrolítico blando de 99.99% de pureza, libre de oxígeno (OFHC) UP – CAST con conductividad IACS de 101% a 102% (mínimo); de tipo sólido (Clase 01) o cableado (Clase 02). Aislamiento especial de Cloruro de Polivinilo (PVC).
APLICACIÓN:
Para instalaciones eléctricas interiores en locales industriales y edificios en donde se requieren conductores de características superiores al TW.
CARACTERÍSTICAS:
Resistente a la humedad, hongos, productos químicos, grasas y temperaturas hasta 90°C. No propaga llama. El aislamiento especial de PVC le permite un fácil deslizamiento dentro de los tubos conduit. Adecuado para instalaciones donde se producen sobrecargas frecuentes.
NORMAS DE FABRICACIÓN:
Conductor: ASTM B-3 ; ASTM B-8 y NTP 370.250
Aislamiento: VDE 0250 y NTP 370.253
TENSIÓN DE OPERACIÓN:
0.45/0.75 kV
TEMPERATURA DE OPERACIÓN :
90° C
COLORES:
De 16 AWG a 06 mm²: Negro, Blanco, Rojo, Amarillo, Azul, Naranja y Verde.
De 08 AWG a 150 mm²: Negro y Amarillo
PRESENTACIÓN:
Rollo sellado de 100 Metros y/o carrete de madera.
CALIBRES:
Clase 1 – Sólido : 16 AWG – 08 AWG / 1.5 mm² - 10 mm²
Clase 2 – Cableado : 14 AWG – 300 MCM / 2.5 mm² - 150 mm²
|
Especificaciones TÉcnicas para Alambres
y Cables THW-90 ( AWG / MCM ) |
|
Calibre
AWG /
MCM |
Sección
Nominal
( mm² ) |
Número
de
Hilos |
Espesor de
Aislamiento
( mm.) |
Diámetro del
Conductor
( mm.) |
Diámetro
Exterior
( mm.) |
Capacidad de Corriente Admisible (amperios)
|
Peso (Kg./Km.) |
al Aire |
en Ducto |
C O N D U C T O R C L A S E 0 1 ( S O L I D O ) |
14 |
2,08 |
1 |
0,90 |
1,63 |
3,43 |
22 |
15 |
33 |
12 |
3,31 |
1 |
1,00 |
2,05 |
4,05 |
28 |
20 |
46 |
10 |
5,26 |
1 |
1,00 |
2,59 |
4,60 |
45 |
30 |
66 |
08 |
8,37 |
1 |
1,20 |
3,26 |
5,66 |
65 |
45 |
105 |
C O N D U C T O R C L A S E 0 2 ( C A B L E A D O C O N C E N T R I C O ) |
14 |
2,08 |
7 |
0,90 |
1,85 |
3,65 |
22 |
15 |
36 |
12 |
3,31 |
7 |
1,00 |
2,33 |
4,35 |
28 |
20 |
49 |
10 |
5,26 |
7 |
1,00 |
2,94 |
4,95 |
45 |
30 |
72 |
08 |
8,37 |
7 |
1,20 |
3,70 |
6,10 |
65 |
45 |
115 |
06 |
13,30 |
7 |
1,20 |
4,68 |
7,07 |
90 |
65 |
166 |
04 |
21,15 |
7 |
1,40 |
5,88 |
8,70 |
120 |
85 |
250 |
02 |
33,63 |
7 |
1,40 |
7,42 |
10,22 |
160 |
115 |
378 |
01 |
42,41 |
7 |
1,60 |
8,33 |
11,63 |
195 |
125 |
480 |
1/0 |
53,51 |
19 |
1,60 |
9,46 |
12,67 |
230 |
150 |
580 |
2/0 |
67,44 |
19 |
1,60 |
10,63 |
13,85 |
265 |
175 |
715 |
3/0 |
85,02 |
19 |
1,80 |
11,94 |
15,54 |
310 |
200 |
897 |
4/0 |
107,20 |
19 |
1,80 |
13,40 |
17,00 |
360 |
230 |
1.115 |
250 |
126,70 |
37 |
2,00 |
14,62 |
18,60 |
400 |
255 |
1.330 |
300 |
152,00 |
37 |
2,20 |
16,00 |
20,40 |
445 |
285 |
1.685 |
|
Especificaciones TÉcnicas para Alambres y Cables
THW-90 ( mm²) |
|
Calibre
mm² |
Sección
Nominal
( mm² ) |
Número
de
Hilos |
Espesor de
Aislamiento
( mm. ) |
Diámetro del
Conductor
( mm. ) |
Diámetro
Exterior
( mm. ) |
Capacidad de Corriente Admisible (amperios)
|
Peso (Kg./Km.)
|
al Aire |
en Ducto |
C O N D U C T O R C L A S E 0 2 ( C A B L E A D O C O N C E N T R I C O ) |
2.5 |
2,5 |
7 |
1,15 |
2,00 |
4,30 |
32 |
22 |
36 |
04 |
4,0 |
7 |
1,15 |
2,60 |
4,90 |
40 |
30 |
56 |
06 |
6,0 |
7 |
1,15 |
3,10 |
5,40 |
52 |
38 |
78 |
10 |
10,0 |
7 |
1,50 |
4,10 |
7,10 |
78 |
55 |
131 |
16 |
16,0 |
7 |
1,50 |
5,10 |
8,10 |
110 |
75 |
193 |
25 |
25,0 |
7 |
1,50 |
6,40 |
9,40 |
140 |
95 |
290 |
35 |
35,0 |
7 |
1,50 |
7,60 |
10,6 |
175 |
120 |
390 |
50 |
50,0 |
19 |
2,00 |
8,90 |
12,9 |
215 |
140 |
535 |
70 |
70,0 |
19 |
2,00 |
10,7 |
14,7 |
270 |
180 |
745 |
95 |
95,0 |
19 |
2,00 |
12,6 |
16,6 |
330 |
215 |
1.005 |
120 |
120,0 |
37 |
2,40 |
14,2 |
19,0 |
380 |
240 |
1.280 |
150 |
150,0 |
37 |
2,40 |
15,8 |
20,6 |
440 |
280 |
1.546 |
Fuente : INMERSUR - Inversiones Mercedes del Sur S.A. - RPIN 150105850070 B
- Lima - Perú. Norma de Fabricación : NTP 370.250 / NTP 370.252 y NTP 370.253
|
|
